Vielos žaizdos lusto induktorius
| Produktų šeimos | Induktyvumas (µH) | IDC (MA) | Ilgis (mm) | Plotis (mm) | Aukštis (mm) | |
| AISC | 0.01-10000 | 30-10000 | 0.66-2.9 | 0.6-2.25 | 1.19-3.5 | ✉ |
| AISC-F | 1.0-4700 | 20-1000 | 1.1-3.4 | 0.95-3.15 | 1.78-4.8 | ✉ |
| AISM | 0.01-10000 | 25-1800 | 2.5-5.6 | 1.8-5.0 | 2.0-5.0 | ✉ |
| AISM-C | 1.0-330 | 75-1050 | 3.2-4.5 | 2.2-3.2 | 2.5-3.2 | ✉ |

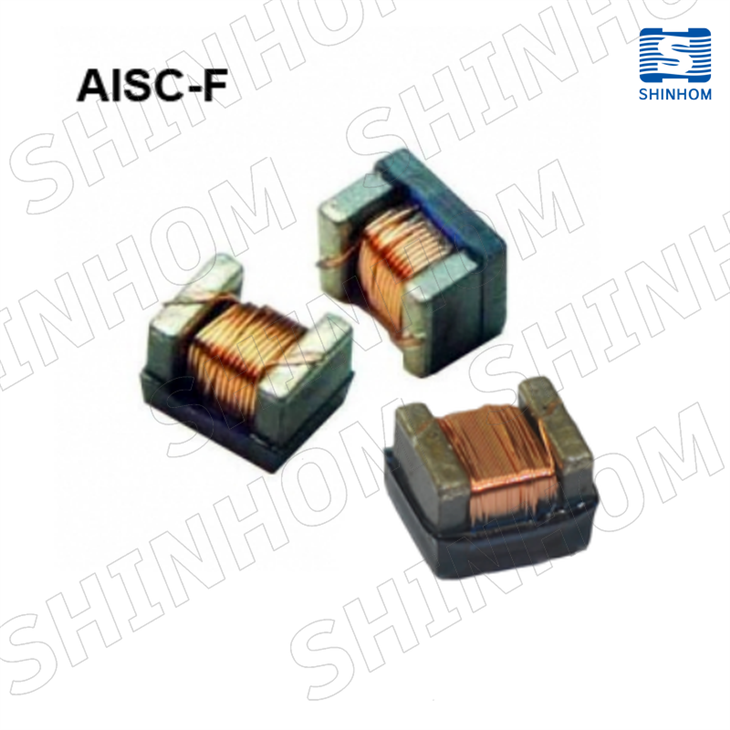

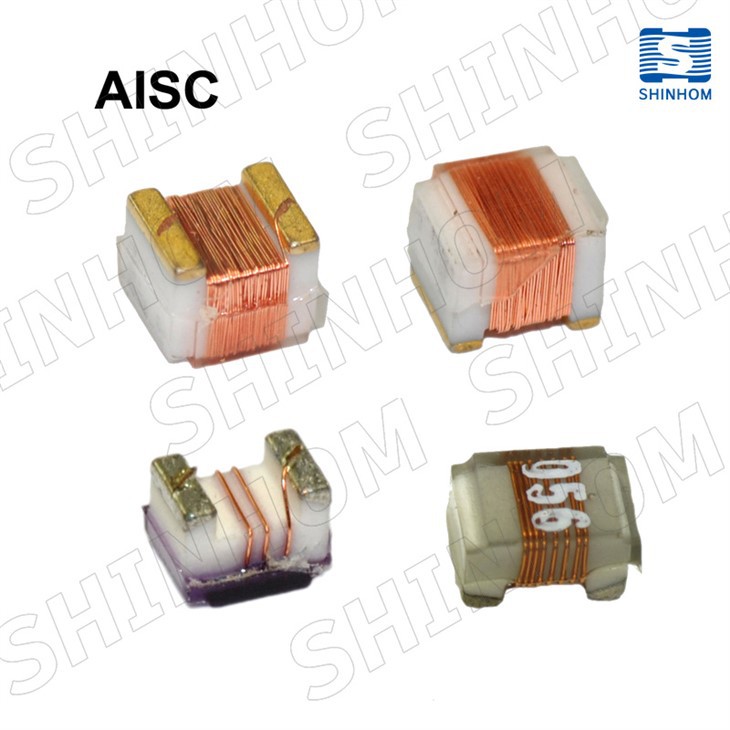

AISC ir AISC-F šeima
SMD vielos žaizdos lusto induktorius RF (radijo dažnio) moduliams,
Keraminės ir ferito medžiagos yra neprivalomos
Savybės:
1. ROHS reikalavimus
2. Puikus SRF.
3. Šie „Ultra“ - kompaktiški induktoriai pateikė išskirtines Q vertes, net esant aukštam dažniui.
4. Puikus šiluminis stabilumas
5. Darbinė temperatūra svyruoja nuo -40 laipsnio iki 125 laipsnio. (Įskaitant savęs - temperatūros kilimas)
Programos:
RF moduliai/produktai
Mobilusis telefonas,
GPS imtuvas,
Bazinė stotis,
Kartotuvas,
Belaidis LAN/ pelė/ klaviatūra/ ausinės,
Nuotolinio valdymo pultas,
Apsaugos sistema,
Telekomunikacijų ir belaidžio ryšio ryšys
Ir kiti elektroniniai prietaisai.
Pastabos:
Tolerancija: g=± 2%, j=± 5%, k=± 10%
Pakuotė: išvalyta juosta ir ritė {standartinis}
L/q: agilent/hp4291a+ agilent/hp16197a
SRF: Agilent/HP8753D/Agilent/HP4291A
RDC: CH502BC/HP4338B
IRMS 15 laipsnių pakilimas virš 25 laipsnių aplinkos.
Darbinė temperatūra svyruoja nuo -40 laipsnio iki 125 laipsnio. (Įskaitant savęs - temperatūros kilimas)
Serija šioje šeimoje
| Produktų serija | Induktyvumas (µH) | IDC (MA) | Ilgis (mm) | Plotis (mm) | Aukštis (mm) | |
| AISC0402 | 1.0-120 | 30-1360 | 0.66 | 0.6 | 1.19 | ✉ |
| AISC0603 | 1.6-390 | 100-700 | 1.1 | 0.95 | 1.78 | ✉ |
| AISC0805 | 2.2-2200 | 150-800 | 1.7 | 1.52 | 2.3 | ✉ |
| AISC1008 | 3.9-10000 | 160-10000 | 2.79 | 2.1 | 2.92 | ✉ |
| AISC1210 | 3.9-10000 | 200-1000 | 2.9 | 2.25 | 3.5 | ✉ |
| Produktų serija | Dcr (ω) | IDC (MA) | SRF (MHz) | |
| AISC0603F | 0.13-4.0 | 210-1000 | 120-1150 | ✉ |
| AISC0805F | 1.0-6.0 | 80-430 | 14-360 | ✉ |
| AISC1008F | 0.55-18 | 20-580 | 2.5-300 | ✉ |
| AISC1206F | 1.2-9.0 | 130-320 | 80-260 | ✉ |
| AISC1210F | 0.3-28 | 30-450 | 1.5-220 | ✉ |
| AISC1812F | 0.22-16.5 | 90-1000 | 1.4-200 | ✉ |

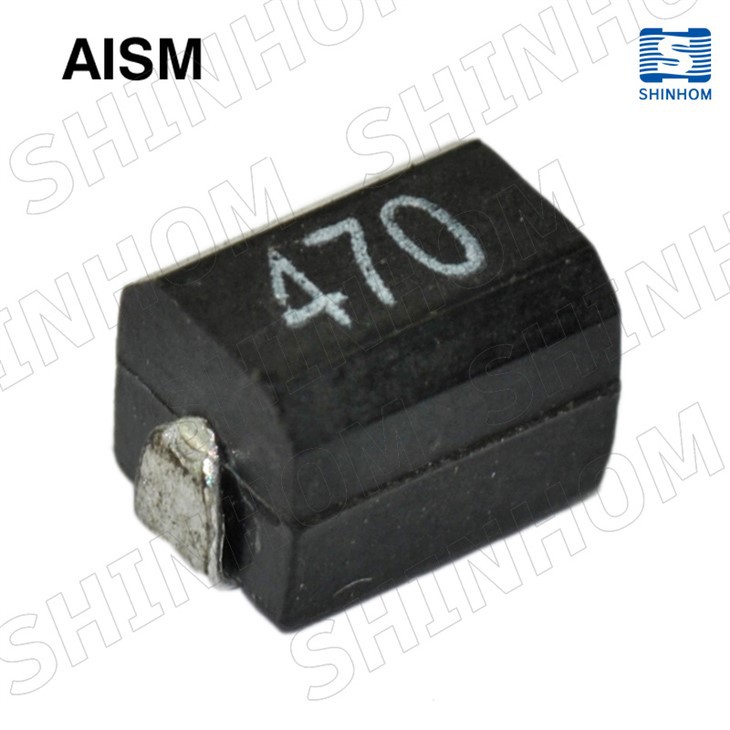

Paviršiaus tvirtinimo žaizdos lusto induktorius
Aukštos srovės paviršiaus montuojamos suformuotos lusto induktoriai
Savybės:
Žemas profilis
Didelis patikimumas
Suformuota konstrukcija
Puikus litavimo galimybė
Šilumui atsparios formos dervos
Puikus mechaninis stiprumas
Be švino yra ROHS skundas
Dydžiai 1008/1210/1812 / 2220
Applcations:
VCR
Vaizdo kameros
Ryšių sistema
Automobilių sistemos
LCD/PDP televizoriai
Standžiojo disko diskai
Tinklo sistemos
Kompiuterio periferinė įranga
Techninė informacija:
Testavimas: (lygiavertis priimtinas) LNDuction: HP4285A, RDC: Quadtech 1880 Milliohmmeter, Q: HP4342A, SRF: HP4291A
IDC Max: nustatyta, kai uždėta nuolatinės srovės srovė sumažėja 10%, palyginti su pradine verte
Lydymo metodai: banga, garų fazė, infraraudonųjų spindulių fazė
Atsparumas litavimui: 260 laipsnių 10 sekundžių
Tirpiklio pasipriešinimas: atitinka MIL-STD -202 e
Žymėjimas: lnductive ir tolerancija
Darbinė temperatūra: -40 laipsnis +105 laipsnis
Sandėliavimo temperatūra: -40 laipsnis +105 laipsnis
Serija šioje šeimoje
| Produktų serija | Induktyvumas (µH) | IDC (MA) | Ilgis (mm) | Plotis (mm) | Aukštis (mm) | |
| AISM1008 | 0.01-100 | 60-530 | 2.5 | 1.8 | 2.0 | ✉ |
| AISM1210 | 0.1-220 | 50-450 | 3.2 | 2.2 | 2.5 | ✉ |
| AISM1812 | 0.1-1000 | 30-800 | 4.5 | 3.2 | 3.2 | ✉ |
| AISM2220 | 1.0-10000 | 25-1800 | 5.6 | 5.0 | 5.0 | ✉ |
| Produktų serija | Induktyvumas (µH) | IDC (MA) | Ilgis (mm) | Plotis (mm) | Aukštis (mm) | |
| AISM1210C | 1.0-100 | 75-770 | 3.2 | 2.2 | 2.5 | ✉ |
| AISM1812C | 1.0-330 | 90-1050 | 4.5 | 3.2 | 3.2 | ✉ |
„Shinhom“ yra skirtas nustatyti aukštą kompetencijos juostą pramonės šakoms, kurios integruoja ar naudoja magnetikos technologijas mūsųVielos žaizdos lusto induktoriusproduktai.
