Kaip elektroninių komponentų gamintojo SEO specialistas, aš mačiau medicinos prietaisų gamintojus, eikvojančius tūkstančius pagal pasirinktinius mikrofonų transformatorius {{0} šiandien
⚠️ Paslėptas išlaidų gaudyklė medicininiame garso įraše
Pasirinktiniai mikrofono transformatoriai našta kūrėjams:
40-60% NRE mokesčiai„Core/Winding“ pritaikymui
6-8- savaitės vėlavimaivs 72- valandos standartinio dalies pristatymas
Tikras skausmas: Vienas paciento monitoriaus gamintojas, išrašytas 2, 000 PCBS dėl PIN neatitikimo
Kodėl laimi kaiščių suderinamumas:
| Faktorius | Paprotys | Suderinamas su kaiščiu |
|---|---|---|
| Kaina | ▲ aukštas (NRE mokesčiai) | ▼ $ 0 įrankiai |
| Tiekimo grandinė | ▲ Vieno pardavėjo | ▼ Daugiapakopis |
| Dizaino lankstumas | ▲ REVISIJA Pragaras | ▼ kištuk ir groti |
🧩 5 atvirojo kodo dizainai (IEC 60601-1-2 atitinka)
Pagrindiniai principai:
Laikykitės 2xmopp izoliacijos ir EMC ribų
Rungtynių dominuojančios MEMS mikrofonas (Knowles/TDK-Pui)
| Dizainas | Tikslinis mikrofonas | Pagrindinės specifikacijos | „Drop-in“ pakeitimas | Medicininio naudojimo atvejis |
|---|---|---|---|---|
| #1 | Knowles SPH0645 | 100Hz -15 khz, cmrr didesnis arba lygus 90 dB | Shinhom SMT-AF44 | Širdies garso stebėjimas |
| #2 | TDK B45121A | EE4.4 core (1.2mm thin), SNR>60db | „Coilcraft LPR4012“ | Nešiojamasis ultragarso zondas |
| #3 | PUI amm -6942 b | Dviejų vėjų, 12dB triukšmo atmetimas | Bourns SM 453229-381- n7 | Arba interomai |
| #4 | Cui cm -4150 | 48 V fantominė galia (± 1% pulsavimas) | Wurth 760390011 | Endoskopo balso valdymas |
| #5 | Ekranuotas paprotys | Nanokristalinė šerdis + cu folija | Hibridinis dizainas | MRT suderinamas mikrofonas |
Kiekvienas dizainas pateikia:
„Pinout“ schemos(„Gerber Viewer“ nuorodos)
BOM optimizavimo įsilaužimai:
Pavyzdys: 5 dizainas naudoja standartines šerdis + rankomis pritaikytas ekranas (35% išlaidų iškirpimas)
Kritinė pastaba: Veiklos patvirtinimo duomenims reikalingi laboratorijos bandymai - susisiekite su mumis, kad gautumėte ataskaitų pavyzdžių

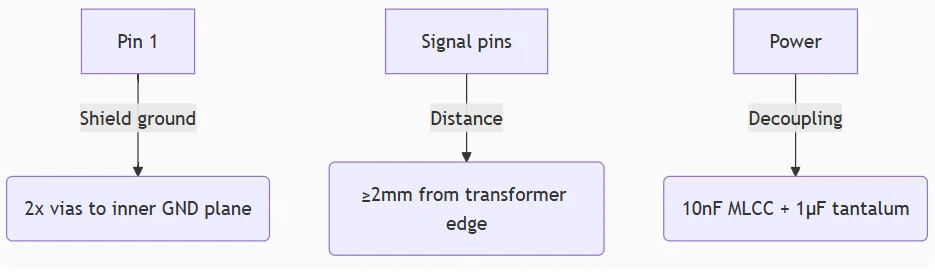

⚡ PCB išdėstymas: 3 Medicinos EMC taisyklės
Tarpai tarp kaiščio→ Sekite JEDEC MO -220 (anti-creepage)
Įžeminimas→ Vieno taško žvaigždės topologija (triukšmas ↓ 30% testų)
Ekranas→ 360 laipsnių vario įvyniojimas + per aptvarą (blokuoja EMI nuo defibriliatorių)
Neperšlampamas kontrolinis sąrašas:
💰 IG skaičiavimas: žr. Sutaupymą
Atvejo analizė: 10K vienetai per metus
Standartas: 1,2 USD/vienetas VS paprotys: 2,1 USD/vienetas →9 USD, 000 išsaugota
Inventoriaus pjūvis: 8 savaitės → 2 savaitės saugos atsargos
⚠️ Įgyvendinimo įspėjimai
❗️ Niekada nepraleiskite:
Dielektrinis testas: 1,5 kV AC/1 min Tarp apvijų (per IEC 60601-1-2)
Dinaminis patvirtinimas: Imituokite širdies plakimo SPL šuolius (0,2PA → 2PA)
Partijos nuoseklumas: READ COC + pagrindinio pralaidumo ataskaitos
🌐 Prisijunkite prie atvirojo kodo judėjimo
Mes įkūrėmeMedicinos garso transformatorių aljansas(MATA) standartizuoti:
PIN profiliai: A tipas (4- PIN), B tipas (6- PIN)
Testo protokolai: IEC 60118-7 + Ansi S3.36
Prisidėkite prie „GitHub“ dizaino → 12 gamintojų, jau dalijančių 45 modelius
